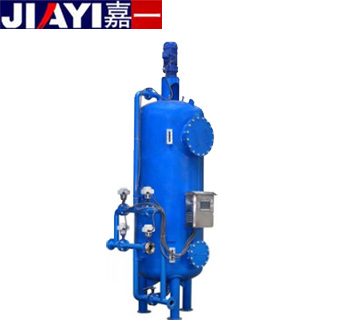

ZZLD型多濾芯式自動反沖洗過濾器內部結構如圖所示，當過濾器正常過濾時所有濾芯都處于連續過濾工作。在反洗過程中，只有處于反洗區域的一、二只濾芯在進行反洗，隨著反洗區域的位移逐個把所有濾芯反洗完畢，而不在反洗區域的濾芯仍在進行過濾工作，這就是多濾芯式過濾器反洗時過濾不停機的原理。

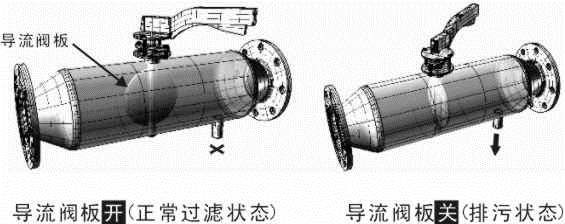

多濾芯自動反沖洗過濾器中的濾芯過濾和反洗示意是一只濾芯在過濾中，原（污水）由濾芯內側向外側過濾，水中懸浮物雜質被V型端的縫隙孔攔截在濾芯內并浮著在縫隙平面周圍，濾后凈水由濾芯內縫隙中向外流出。當濾芯縫隙孔被懸浮物大量阻塞時，過濾器進出口水端壓差增大，并啟動反洗即濾芯在反洗中，反洗時由于濾芯內部腔體被泄壓閥門導通而接入大氣（表壓為0），使濾芯外側的濾后凈水變為反洗水，在大的壓差作用下迅速由濾芯外側向內側沖刷，由于縫隙是V型的，反洗水從濾芯外側進入內側時流速將大大提高，進而對縫隙形成很大的沖刷清洗作用。這種V型端面尖端向外的高品質濾芯具有優異的流體特性，可使得自動反沖洗過濾器每次自動清洗都是成功的，從而保證了自動反沖洗過濾器長期穩定的工作。大量應用實踐證明：如果濾芯不具備上述特性，將導致過濾和反洗失敗。
ZZLD多濾芯自動反沖洗過濾器的工作原理

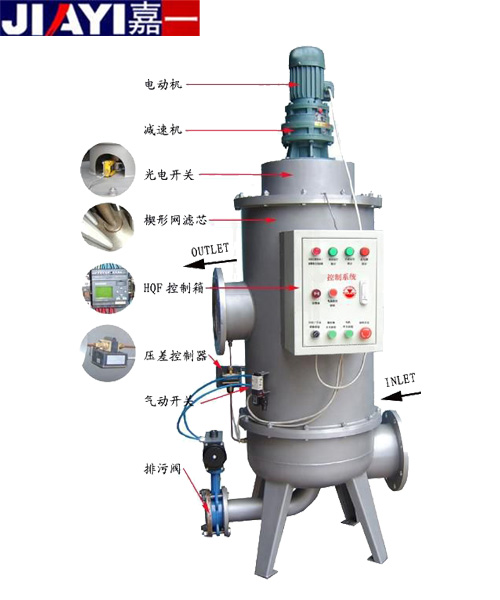

ZZLD多濾芯自動反沖洗過濾器的示意圖
說明：
1、反洗泄壓排污口（DN3）由電動閥控制，并和反洗電機同步動作，即反洗電機開始啟動反洗電動閥打開，開始排污，反洗結束時反洗電機停止，反洗結束；電動閥也同時關閉，排污結束。
2、排污口（DN4）由手動閥控制，手動排污閥需定期開啟或清洗時開啟，排出沉淀到主機底部的臟物。
3、均壓閥及放氣閥在 次工作開始時打開排氣，正常工作時均需關閉。
4、安裝時應特別注意進出水口方向并不得有大粒徑的臟物進入主機內，詳見使用說明書。

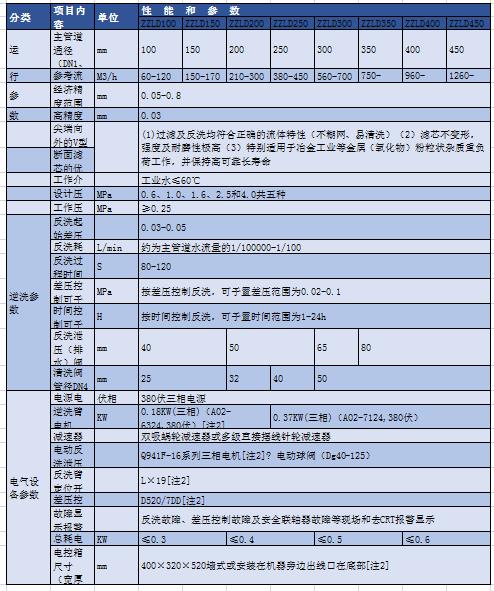

系列多筒式自動反沖洗過濾器主要技術性能和參數
[注1]：采用電動球閥，逆洗過程加長30S左右；
[注2]：本表所列均為普通室內用電氣設備，如過濾器是易燃、易爆或戶外條件下工作，則所有電機、開關、控制器等均應是防爆型或戶外型，務請在訂貨時說明；
[注3]：本過濾器反洗泄壓（排水）閥是電動閥的，如用戶采用氣動球閥，訂貨必須說明。

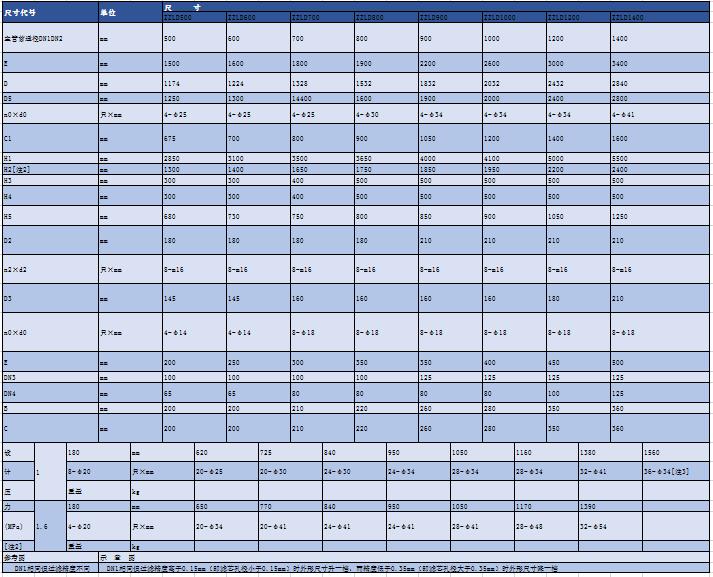

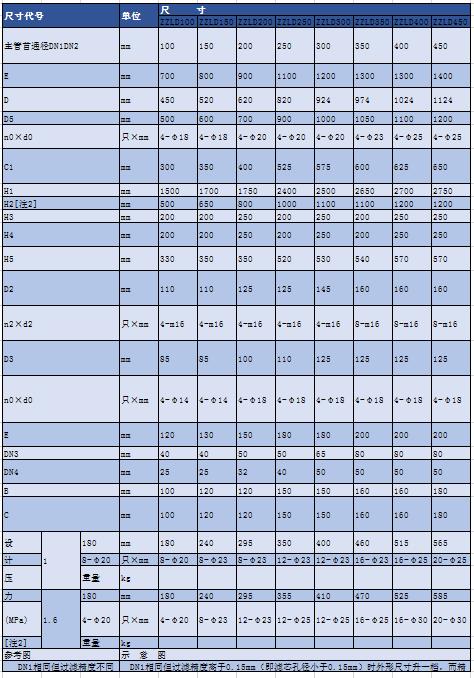

系列多筒式自清洗式過濾器外形及安裝尺寸（參閱示意圖）
