全自動加藥裝置主要用于電廠的給水、爐水、循環水、廢水等處理，也可用于石油、化工、環保、供水系統等行業。

結構特點：

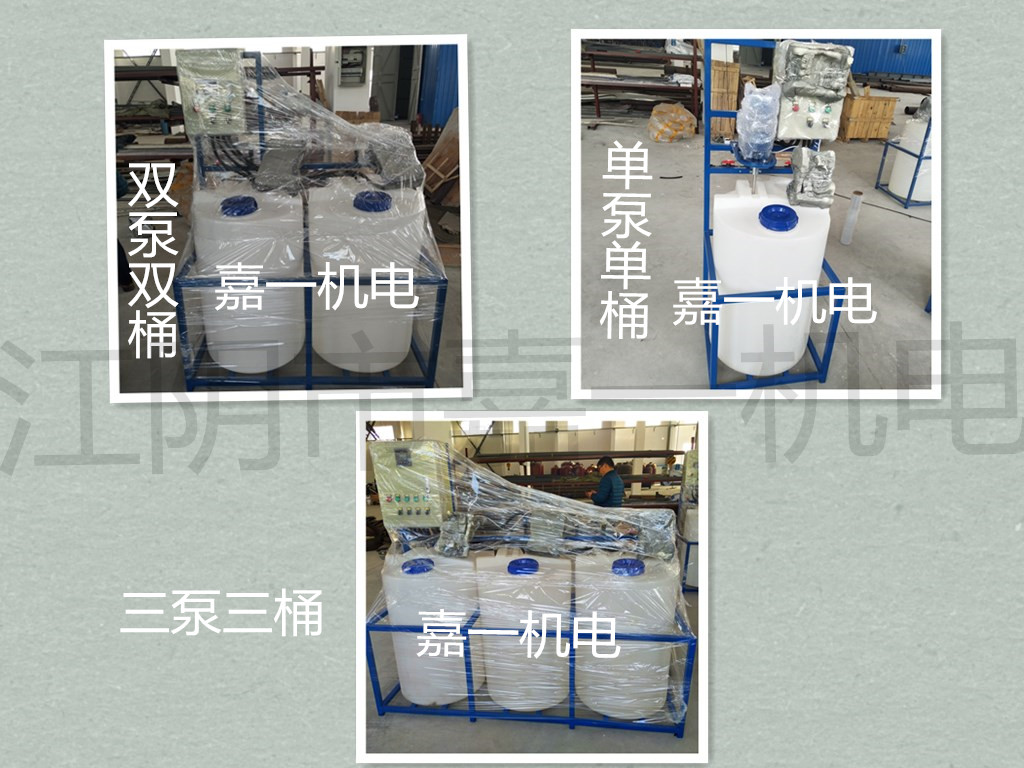

全自動加藥裝置，主要有溶液箱、攪拌機、計量泵、Y型過濾器、安全閥、背壓閥、止回閥、脈沖阻尼器、水位表、壓力表、控制柜、安裝平臺等組成一體化安裝在一個底座上。用戶只需將組合式加藥裝置安放在加藥間，將加藥管接好接通電源即可啟動投入運行，在運行過程中自動檢測流體的酸堿度智能判斷并加投相應的藥液，這種工廠化的整套裝置，可大大減少設計和現場施工的工作量，基本實現無人看管，對整機的質量、安全和現場投運提供了可靠的保證。

全加藥裝置選型技巧：

1、用戶選用一體化加藥裝置，一體化加藥設備、一體化加藥系統時， 根據系統需要投加溶液量來確定選用規格（包括計量泵參數、溶液箱容積等條件），再根據投加情況，確定投加方式（一般采用“一用一備”的方式）。

2、根據需要選取一體化加藥裝置，一體化加藥設備、一體化加藥系統各部件的材質（不銹鋼、碳鋼、非金屬材料）、計量泵型號（隔膜泵、柱塞泵）或向我公司提供所加藥劑的參數（名稱、濃度、溫度、密度、粘度、腐蝕性等）。

全自動加藥裝置的特點：

1）泵為吸入式安裝，不易堵塞，無故障運行時間長、操作費用低；

2）耐腐蝕性能優、使用壽命長。

3）溶液箱材質：PE、玻璃鋼、碳鋼襯膠、304不銹鋼、316不銹鋼；

4）攪拌器材質：304不銹鋼、316不銹鋼；鋼襯塑

5）計量泵過流部分材質：PP、PVC、PVDF、SS316；

6）集約化設計、占地面積小、結構簡單、性能穩定；

7）計量 、調節方便、經濟性好，便于安裝維護；
