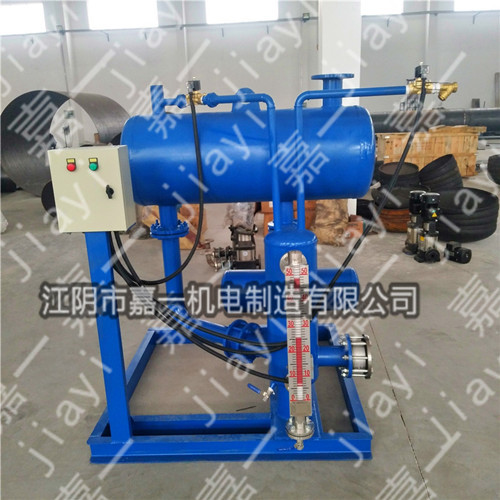

疏水自動加壓器由水箱、加壓室及控制系統組成。水箱用于汽水分離和儲存一部分凝結水，并將凝結水輸送給加壓室。加壓室中裝有側裝液位控制顯示器。當液位達到控制器高點時，進氣閥打開，隨后排氣閥關閉，加壓氣體進入，凝結水通過止回閥受壓排出；當液位達到控制器低點時，進氣閥關閉，隨后排氣閥打開，加壓氣體被隔斷，同時管內余氣排出，凝結水受重力作用，從水箱通過止回閥進入控制管?？刂葡到y為全自動控制系統，自動運行，無人看守。

安裝說明

(1)凡冷凝水能自動流到鍋爐房或水處理間的客戶，無論回水管路在地上還是在地下，該設備一律安裝在地面上。

(2)當用汽設備與鍋爐房距離太遠、位置過低、過馬路等障礙或冷凝水有它用時，該設備安裝在用汽設備的末端地面上。并盡量安裝在用熱設備比較集中的地方。

(3)布置設備時，上部應留一定高度，一般為設備總高度的0.2倍。

(4)設備可直接安裝在地面或混凝土基礎上，基礎高出地面100mm，不需做預埋件。

(5)當回水末端位于地面以上時，將回水管與該設備進水管接通;當回水管末端位于地下時，在管道末端安裝回水爬高器，回水爬高器的排污管安裝閘閥，出水管向上與設備進水管接通。

(6)如果有多路冷凝水回到同一冷凝水回收器，各冷凝水管是從高壓向低壓依次排列。

(7)設備的調壓管接到地溝或室外，調壓管上不得安裝任何閥門。

(8)水泵的出水管分別安裝逆止閥，經過三通管集中向除氧器或鍋爐供水，兩臺水泵一用一備運行。

(9)排污口安裝排污閥，將排污管接到地溝。

(10)設備自配電控柜，電控柜可就近安裝于離地面1.2米左右的墻壁上。
